USIT Ring: Flachdichtung mit vielen positiven Eigenschaften

Usit Ringe sind metallische Flachdichtung mit anvulkanisiertem, trapezförmigem, gummi-elastischem Dichtwulst zur statischen Abdichtung von Verschraubungen und Flanschverbindungen.

8 Bereiche in denen USIT Ringe eingesetzt werden

  • im Maschinenbau
  • in der Hydraulik und Pneumatik
  • in der Automobiltechnik
  • in der Motorentechnik (z.B. zur Abdichtung der Ölablassschraube)
  • im Druckbehälterbau
  • an Prüfständen
  • im Fassadenbau
  • überall wo hohe Dichtigkeiten gefordert werden und/ oder hohe Drücke herrschen

Vorteile von USIT Ringen

Diese Dichtungen gibt es vorwiegend als Typ USF, selbstzentrierend, innen dichtend.

Sie zeichnen sich aus durch:

  • einfache, schnelle Montage (verliersicher),
  • kraftschlüssige Verbindung,
  • sichere, selbst verstärkende Abdichtung
  • und die Eignung für hohe Drücke, wo Kupferringe nicht mehr geeignet sind (Konstruktions- und Einbauhinweise; s.u.).

Unser gesamtes Werkzeugportfolio für USIT-Ringe umfasst mehr als 150 Größen – auch Zwischen-Zollgrößen und Ringe ohne Selbstzentrierung (Typ U), mit außenliegender Dichtlippe (Typ UA) oder Typ PM1000 für Durchgangsverschraubungen.



USIT-Ring in der richtigen Größe

In unserem Onlineshop können Sie die USIT-Ringe (Bonded Seals), selbstzentrierend (Typ USF, innen dichtend) in 25 gebräuchlichen metrischen Größen von M3 bis M48 sowie auch in zwölf wichtigen Zollgrößen von 1/8" bis 3" bestellen, die sich als Flanschdichtungen und Schraubendichtungen eignen.

Die Mindestbestellmenge beträgt zehn Stück beziehungsweise fünf Stück ab Größe 1 1/4" oder M36. Ein einzelner USIT-Ring kann ab der Größe 2 1/4" bestellt werden.

Versand am ersten Werktag nach der Bestellung: Alle gängigen Größen verlassen unser Lager spätestens am ersten Werktag nach Eingang Ihrer Bestellung. Falls Sie mehr als 5.000 Dichtungsringe bestellen möchten, melden Sie sich vorher bei uns – wir bieten Ihnen in diesem Fall gerne günstige Konditionen an.



Werkstoffinformationen



Metallring

In der Standardanwendung besteht der Metallring aus Baustahl 1.0330 (auch bekannt als DC01, FePB01, St12, SPCC-1D oder ASTM 1008-1010), Härte 83 HB.

Als Korrosionsschutz ist eine 5µm starke Zinkchromatierung aufgebracht (CrVI frei).

Bei Ausführung in Edelstahl handelt es sich um V4A (AISI 316; 1.4401).



Gummi Dichtlippe

  • Normale Ausführung

Der üblicherweise eingesetzte Nitril-Kautschuk (NBR), Härte 80+/- 5 °Shore A, zeichnet sich durch sehr gute Öl- und Benzinbeständigkeit; gute mechanische Festigkeit und geringe bleibende Verformung unter Druck aus.

Temperaturbeständigkeit -30°C - +100°C, geringe Gasdurchlässigkeit.

Zu beachten gilt die mäßige Witterungsbeständigkeit und Flammwidrigkeit, sowie eine schlechte Beständigkeit gegenüber aromatischen und polaren Lösemitteln.

Der elektrische Durchgangswiderstand ist recht niedrig (nicht als elektrischer Isolator geeignet).

  • Hochwertige Ausführung

Bei der höherwertigen Ausführung wird Fluorkautschuk (FKM, Viton), Härte 80+/- 5 °Shore A, eingesetzt. Dieser zeichnet sich ebenfalls durch sehr gute Öl- und Benzinbeständigkeit, gute mechanische Festigkeit und geringe bleibende Verformung unter Druck aus.

Temperaturbeständigkeit -20°C - +200°C, sehr geringe Gasdurchlässigkeit.

Dieser Fluorkautschuk ist zudem hervorragend witterungsbeständig (UV-Licht und Ozon) und weißt eine gute Flammwidrigkeit (selbstverlöschend) auf. Empfindlich ist dieser Werkstoff jedoch gegen die Einwirkung von Heißwasser, Dampf, Aminen, organischen Säuren und polaren Lösemitteln. Als Isolator ist er ebenfalls ungeeignet.

Die Eignung für Tieftemperaturapllikationen endet meist bei ca -20°C. Bitte fragen Sie uns.



Werkstoffkombinationen für besondere Anforderungen

Bei besonderen Anforderungen an den Usit Ring, wie hohe oder besonders tiefe Temperaturen, aggressive Chemikalien, UV-Licht Kontakt können wir Ihnen auch anderes Werkstoffkombinationen aus individueller Fertigung anbieten.

Neben Edelstahl V4A (1.4401; AISI 316) können alternative Korrosionsschutz-beschichtungen, wie Zink-Nickel-Beschichtungen, Phosphatierungen usw. eingesetzt werden, sowie spezielle Dichtlippen aus EPDM, HNBR oder (gegenüber dem Standard FKM) besonders Tieftemperatur beständigem FKM-Kautschuk).

Diese kundenspezifischen Lösungen haben meist Lieferzeiten von sechs bis acht Wochen und eine rentable Bestellmenge liegt – je nach Größe – zwischen 500 und 5.000 Stück.

Haben Sie Fragen bezüglich USIT-Ringen?

Haben Sie Fragen rund um den USIT-Ring (Bonded Seals) oder möchten Sie Mengen über 5.000 Stück bestellen? Sind Sie gewerblicher Besteller und interessieren sich für eine komplette Preisliste inklusive aller Staffelpreise? Dann rufen Sie uns an (siehe Impressum) oder schreiben Sie uns eine E-Mail an sales@sattler-scm.de. Wir sind gerne persönlich für Sie da. Bitte sprechen Sie uns an!

Konstruktions- und Einbauhinweise

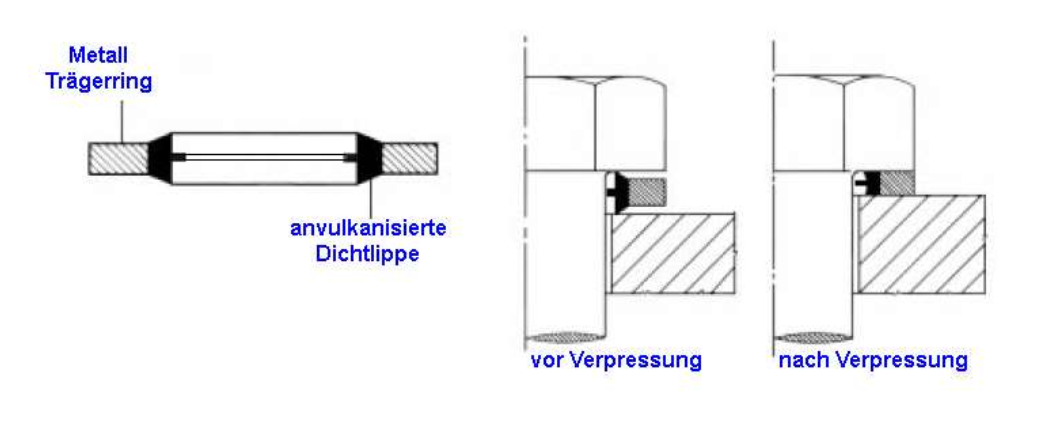

Einbau_Konstruktion_USIT-Ringe_klein

So eingebaut können Drücke bis 1.000 bar (M5 bis M27; bis 3/4") bzw. 700-800 bar (ab M30; ab 1") bei Einbau in eine Senkung, sonst bis 400 bar abgedichtet werden.

Die Oberflächen sollten plan sein, idealerweise eine Rauigkeitsklasse ähnlich einer geschliffenen Oberfläche aufweisen. In der Regel reichen jedoch Oberflächenrauigkeiten von Rmax < 15 µm, Ra <3µm.

Die nötigen Montagedrehmomente/ Anzugsmomente finden Sie in unserer anwendungstechnischen Information.
